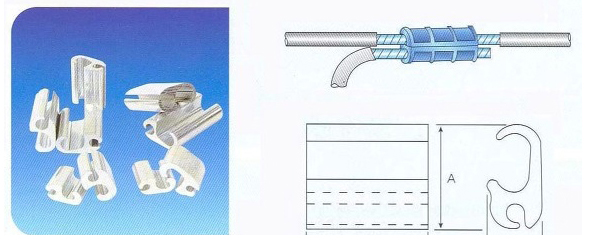

제품특성
알루미늄 슬리브는 ACSR 접속구간을 체결함으로써 각종 전기사고를 사전에 방지합니다.
알루미늄 분기슬리브는 재질의 신뢰도가 중요하며 전기용 알루미늄 소재(A1050)로 사용하였습니다.
종류 및 규격
품목기호 |
적용전선(㎟) |
|
본선 측 |
분기선 측 |
|
E 1-1 |
AL 32(Cu 38) |
AL 32, Cu 22 |
E 1-2 |
AL 32(Cu 38) |
AL 58, Cu 60 |
E 2-2 |
AL 58(Cu 60) |
AL 58, Cu 38 |
E 3-1 |
AL 95(Cu 100) |
AL 32, Cu 38 |
E 3-2 |
AL 95(Cu 100) |
AL 58, Cu 60 |
E 3-3 |
AL 95(Cu 100) |
AL 95, Cu 100 |
E 4-1 |
AL 160(Cu 150) |
AL 32, 58, Cu 38, 60 |
E 4-3 |
AL 160(Cu 150) |
AL 95, Cu 100 |
E 4-4 |
AL 160(Cu 150) |
AL 160, Cu 150 |
E 5-5 |
AL 240 |
AL 240 |
치수 (mm) |
적용전선(㎟) |
사용공구 |
다이스 |
압축회수 |
||||||
품목기호 |
H |
L |
W |
D |
d |
본선 |
분기선 |
|||
E 1-1 |
43 |
35 |
22 |
9.5 |
8.5 |
AL 32(Cu 38) |
AL 32, Cu 22 |
Y-35 |
U-D3 |
1 |
E 1-2 |
43 |
35 |
31 |
9.5 |
11.5 |
AL 32(Cu 38) |
AL 58, Cu 60 |
Y-35 |
U-D3 |
1 |
E 2-2 |
50 |
35 |
31 |
11.5 |
11.5 |
AL 58(Cu 60) |
AL 58, Cu 38 |
Y-35 |
U-N |
1 |
E 3-1 |
50 |
35 |
31 |
15 |
8.5 |
AL 95(Cu 100) |
AL 32, Cu 38 |
Y-35 |
U-N |
1 |
E 3-2 |
54 |
66 |
31 |
15 |
11.5 |
AL 95(Cu 100) |
AL 58, Cu 60 |
Y-35 |
U-N |
2 |
E 3-3 |
54 |
66 |
31 |
15 |
15.5 |
AL 95(Cu 100) |
AL 95, Cu 100 |
Y-35 |
U-N |
2 |
E 4-1 |
58 |
66 |
32 |
20 |
11.5 |
AL 160(Cu 150) |
AL 32, 58, Cu 38, 60 |
Y-35 |
U-N |
2 |
E 4-3 |
58 |
96 |
30 |
20 |
15.5 |
AL 160(Cu 150) |
AL 95, Cu 100 |
Y-35 |
U-N |
3 |
E 4-4 |
58 |
96 |
32 |
20 |
19.5 |
AL 160(Cu 150) |
AL 160, Cu 150 |
Y-35 |
U-N |
3 |
E 5-5 |
64 |
130 |
32 |
23 |
20.5 |
AL 240 |
AL 240 |
Y-35 |
U-N |
4 |
허용오차 (mm) |
±1.0 |
±1.0 |
- |
- |
+1.0 0 |
- |
- |
- |
- |
- |
